کاتالوگ فنی ENDOW

یراق آلات پنجره دوجداره

یکی از اصلی ترین و مهمترین مباحث در مقوله پنجره های نسل جدید، یراق آلات پنجره دوجداره می باشد. همچنین لیست قیمت یراق آلات به راحتی در دسترس همگان قرار ندارد.

این موضوع به واسطه گستردگی و اجزاء بیشمار و اکسسوری های متنوع، بسیار جذاب است.

ما برای درک بهتر شما مشتری گرامی، توضیحاتی مختصر در مورد اجزاء و انواع یراق آلات پنجره دوجداره ارائه می دهیم.

امیدواریم این توضیحات به همراه کاتالوگ های موجود در این صفحه که به صورت شماتیک و PDF برای آشنایی بیشتر شما عزیزان فراهم آورده ایم (از برند ENDOW)، به شناخت شما کمک کند.

این کاتالوگ ها و مشخصات فنی یراق آلات پنجره دوجداره ، مبحثی تخصصی بوده و علاوه بر تولید کنندگان و منتاژ کاران، میتواند تا حدودی نیاز مشتری را نیز مرتفع کند.

یراق آلات پنجره دوجداره

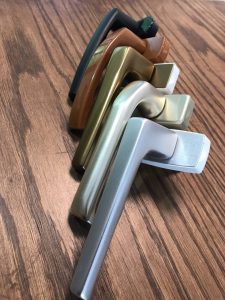

دستگیره های رنگی هوپه

اجزاء تشکیل دهنده مکانیزم باز شو در پنجره های لولایی:

یراق آلات پنجره دوجداره دارای تنوع بسیار زیادی هستند. از این رو ما صرفا به تجزیه و تحلیل آیتم های مندرج در لیست قیمت یراق آلات Upvc  می پردازیم.

انواع حالت های بازشو در لنگه متحرک را می توان به چند دسته تقسیم نمود.

این دسته بندی ها عموما شامل:

  1. حرکت لنگه بازشو روی محور عمودی
  2. دو حالته ها که هم بر روی محور عمودی و هم به صورت تیلت تا ۱۵ درجه از بالا باز می شوند
  3. کلنگی که در سرویس ها عموما کاربرد دارند و صرفا به صورت تیلت از بالا باز می شوند
  4. یراق آلات درب ( سوییچی ، بالکنی و سرویسی )

تک حالته لولایی:

در پنجره های دوجداره با لنگه متحرک محوری ( بازشو لولایی ) در ساده ترین حالت لولا ها، اسپانیولت ها، دستگیره ها، زاماک ها و پیچ ها را اصطلاحا یراق آلات نام می بریم.

این اجزاء در کنار هم به وکیوم کردن پنجره کمک میکنند و نقص یکی از این آیتم ها میتواند حرکت لنگه بازشو را مختل نموده و موجب آسیب به پنجره گردد.

در توضیح کوتاه میتوان اسپانیولت تک حالته را ساده ترین مدل یراق برای بازشو های لولایی عنوان نمود.

یراق تک حالته به وسیله زبانه های اسپانیولت که با زاماک درگیر می شوند، موجب بسته شدن و یا باز شدن پنجره می گردند.

نکته فنی در مورد یراق تک حالته:

با توجه به توضیحات مختصر در مورد ملزومات پنجره دوجداره، باید به نکاتی مفید و کاربردی اشاره نمود.

این مدل یراق صرفا در قسمت جلوی لنگه باز شو نصب میگردد و تنها بازشو را از همین ناحیه با فریم ثابت درگیر می کند.

لولا ها در این مدل اسپانیولت ها به صورت معمولی و بسته به ارتفاع لنگه بازشو بین دو عدد تا پنج عدد مورد استفاده قرار می گیرند.

نکته عمومی در رابطه با برند یراق:

ارتفاع لولا ها و جنس این آیتم بسته به برند خریداری شده متفاوت است.

به صورتی که از لولا های پلاستیکی هفت سانتی متری تا لولا های نه سانتی متری آلومینیومی و ستاره ای در بازار موجود است.

برای رویت این لولا ها می توانید به کاتالوگ های موجود در این صفحه مراجعه بفرمایید.

یراق آلات دو حالته

مکانیزم باز و بسته شدن این گونه یراق آلات همانند یراق آلات تک حالته در پنجره های دوجداره می باشد، با این تفاوت که علاوه بر باز شدن بر محور عمودی، در محور افقی نیز به حالت تیلت تا پانزده درجه از بالا باز می شوند.

این امکان برای پنجره ای آشپز خانه و یا فضا هایی که پشت پرده قرار می گیرند بسیار کاربردی بوده و تردد هوای مناسبی را برای مصرف کننده محیا می سازد.

اجزاء تشکیل دهنده این یراق بسیار بیشتر از نمونه تک حالته این محصول است و علاوه بر مواردی که در یراق تک حالته نام برده شد می توان  به قیچی و زاماک پشت کار و اتصالات پایین و بالا اشاره کرد.

تمامی اجزاء تشکیل دهنده و بکار رفته در این مکانیزم، ست دوحالته نام دارد که به عنوان ملزومات پنجره دوجداره دوحالته، در لیست قیمت موجود است.

نمونه کامل شماتیک این گونه یراق آلات در کاتالوگ موجود است.

همچنین در این یراق از لولا های ریگلاژی به جای لولا های معمولی استفاده میشود و تعداد لولا های استفاده شده معولا بیش از دو عدد نیست.

نکته فنی و مشخصات عمومی:

برعکس یراق تک حالته، یراق آلات دوحالته از هر چهار طرف بازشو پنجره با فریم ثابت درگیر هستند.

این مکانیزم وکیوم (آب بند و هوابند) بیشتری را به نسبت یراق آلات تک حالته محیا می سازد.

بعضی از اجزاء تشکیل دهنده هر دو نوع یراق ، مشابه بوده و در هر دو مدل استفاده می شود.

یک دست یراق دوحالته که شامل کلیه لوازم و ملزومات است را، ست لوازم دوحالته می نامند.

پنجره های کشویی:

یراق آلات پنجره دوجداره کشویی

ملزومات پنجره کشویی دوجداره

یراق آلات پنجره دوجداره کشویی به غیر از دستگیره، به طور کامل با یراق آلات پنجره های لولایی تفاوت دارند.

در یک پنجره کشویی معمولی، قلطک ها و ریل ها و اسپانیولت های مخصوص خود را دارند.

مدل زاماک های استفاده شده در این مدل بازشو ها از نظر شماتیک با زاماک های پنجره های لولایی متفاوت است اما نحوه کارکرد آنها یکی است.

به واسطه نحوه حرکت لنگه بازشو در پنجره های کشویی، جنس متریال استفاده شده در قلطک ها و ریل ها بسیار مهم است.

نکات فنی و مشخصات عمومی:

بازشو های فلوکس واگنی، تیلت اند اسلاید و لیفت اند اسلاید نیز به دلیل مدل متحرک بازشو در این دسته بندی قرار می گیرند.

به دلیل تخصصی بودن مدل های بازشو نامبرده در نکته قبلی، مقاله ای تکمیل تر در همین موضوع تهیه خواهیم کرد و به صورت کامل به توضیح این مدل باز شو ها می پردازیم.

یراق آلات درب:

بازشو های درب شامل یراق آلات مشابه پنجره می باشند، اما در بعضی اجزاء با هم تفاوت دارند.

این تفاوت ها شامل اسپانیولت های کلید خور ( سوییچی ) و یا انواع دستگیره می باشد.

دستگیره های دو طرفه بالکنی، سرویسی، یک طرفه کلید خور و یراق آلات سوییچی از این قبیل ملزومات است.

در دستگیره های دربی سوییچی، اسپانیولت مغزدار با قفل کلید خور به همراه زبانه جلوی قفل، در اصطلاح ست کلید خور نامیده می شوند .

به این موضوع توجه شود:

برای امنیت بیشتر توصیه می شود در درب هایی که این نیاز احساس می شود از ست کلید خور و سرویس کامل سوییچی استفاده شود.

این یراق آلات اکثرا بر روی سطح مقاطع پروفیل های لنگه درب نصب می گردد.

در صورتی که مبلغ هزینه کرد در اولویت می باشد، توصیه می شود از یراق آلات دوطرفه بالکنی با دستگیره کلید خور استفاده شود.

این مدل یراق قابلیت اجراء بر روی سطح مقاطع پروفیل های بازشو پنجره (سش پنجره ای) را نیز دارند.

نکته مهم:

کلیه ملزومات و اکسسوری های مربوط به یراق آلات پنجره دوجداره در کیفیت های متفاوتی در بازار موجود است.

نحوه تهیه این یراق آلات بسته به درخواست متقاضی و کسری منتاژکاران و همچنین دپو پخش کنندگان متغییر است.

بدین معنا که در بعضی موارد به دلیل عدم درخواست یک نوع محصول، این متریال در بازار موجود نمی باشد.

اما می توان نمونه مشابه این اکسسوری را با برند دیگری جایگزین کرد.

به طور مثال ترکیب یراق آلات از برند ENDOW با GEVISS و یا ACCADO به همراه VHS امکان پذیر است.

یراق آلات سفارشی:

در طراحی های خاص به دلیل محدودیت های اجراء ، نیاز با استفاده از یراق آلات خاص احساس می شود.

به طور مثال برای باز شو متحرک با لنگه کاملا دایره، نیاز به استفاده از اسپانیولت کرو (نیم هلال) است.

این مدل یراق آلات بدلیل استفاده محدود، معمولا در بازار بسختی پیدا می شوند.

همچنین این یراق آلات باید از کیفیت مطلوب و معمولا بالاتر از حد استاندارد تهیه شوند.

چنانچه که در صورت معیوب شدن این نوع یراق آلات، تهیه مجدد بسیار دشوار است.

شرکت هایی نظیر ROTO، تحت لیسانس آلمان، زیگینیا و یا GU، با توجه به عرضه در بازار های اروپایی، تنوع بیشتری در طراحی این نوع یراق ها دارند.

البته قیمت این برند از یراق آلات پنجره دوجداره به نسبت نمونه مشابه ترک و یا چینی بسیار بالاتر است.

عمر مفید محصولات:

عمر مفید یراق آلات با توجه به کیفیت تولید و نوع آبکاری متغیر است، اما این عمر مفید به واسطه مصرفی بودن و استفاده مداوم نهایتا به پایان می رسد و نیاز به ترمیم و یا تعویض این قطعات است.

توصیه ما برای تولید کنندگان و شما مصرف کننده عزیز ، استفاده از کالایی هست که سابقه بیشتری در بازار دارد و در صورت نیاز به تعویض این قطعه بعد از چند سال به راحتی پیدا شود.
