نحوه برش و فرمول محاسبه ابعاد در تولید پنجره دوجداره Upvc

پنجره اول در این مقاله به توضیح و ارائه فرمول محاسبه پروفیل Upvc می پردازد و نشان می دهد که بهترین راه برای بدست آوردن ابعاد دقیق برش به جه صورت انجام می گیرد.

همچنین فرمول های محاسبه ابعاد برش و متراژ شیشه را به صورت شماتیک ارائه می کند.

توجه داشته باشید که این فرمول ها و الگوریتم ها در نرم افزار های محاسبه قیمت موجود می باشد و ما آنها را صرفا جهت آموزش و اطلاع تولید کنندگان عزیز در اختیار شما قرار می دهیم.

مقدمه توضیحات

تولید درب و پنجره دوجداره Upvc در ایران، صنعتی نوپا محسوب می شود و عمر آن با توجه به نمونه های دیگر مصالح ساختمانی بسیار کم است.

امروزه تعداد زیادی از تولید کنندگان این صنعت، همچنان از روش های سنتی برای بدشت آوردن ابعاد برش  و محاسبه قیمت استفاده می کنند.

شایان ذکر است که شرکت های دانش بنیان زیادی اقدام به تولید نرم افزار هایی جهت مکانیزه کردن این کار انجام داده اند و این نرم افزار ها در اختیار تولید کنندگان قرار دارد.

اما نکته بسیار مهم در طراحی این نرم افزار ها، فرمول محاسبه پروفیل Upvc می باشد.

ما در اینجا قصد داریم در حد توان و با توجه به مطالعات تیم فنی، بعضی از پرکاربرد ترین الگوریتم ها و نحوه استفاده از آن را آموزش دهیم.

مزایای استفاده از نرم افزار های محاسبه

قطعاٌ استفاده از نرم افزار های برآورد قیمت و در ورژن های کارگاهی محاسبه ابعاد برش، کمک شایانی به تولید کنندگان می کند.

اما در دسته بندی کلی میتوان مزایای استفاده از این نرم افزار ها را به شرح زیر عنوان می گردد:

• افزایش توان رقابت رقابتی مجموعه به واسطه قابلیت طراحی و محاسبه دقیق
• افزایش سرعت پاسخ گویی واحد فروش به دلیل صدور پیش فاکتور آنی و متنوع
• بایگانی دقیق و کامل و آرشیو کامل از گزارشات مالی و فروش و تولید
• کاهش پرت تولید به دلیل گزارشات و ابعاد برش دقیق و منظم
• افزایش بهره وری تولید به سبب گزارشات کامل و جامع

البته تمامی این الگوریتم ها و فرمول محاسبه پروفیل Upvc، از همان روش سنتی وام گرفته شده است و تنها به واسطه علم روز، مکانیزه گردیده است.

نحوه محاسبه انواع سطح مقاطع پروفیل

برای درک بهتر مدلاسیون الگوریتم محاسبه برش، سطح مقاطع مختلف را با تصویر شاخص مورد بررسی قرار می دهیم.

این بررسی به صورت شماتیک و با ابعاد مشخص و همچنین با طرح مثال عنوان می گردد.

همچنین برای سهولت در نحوه آموزش، از ساده ترین مدل های محاسبه و رایج ترین آنها اقدام می کنیم.

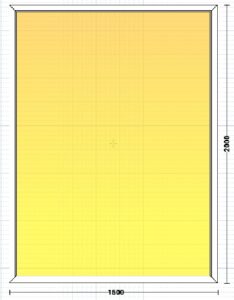

پروفیل فریم یا قاب:

همانطور که شما تولید کننده عزیز می دانید، در زمان برش و اتصال پروفیل در دستگاه جوش، مقدار “۶” میلی متر از پروفیل آب می شود.

این مقدار با توجه به دمای جوش دستگاه های مختلف، متفاوت خواهد بود.

اما در تمامی نرم افزار ها امکان تغییر و تعیین این مقدار وجود دارد.

ما در این مثال مقدار ثابت “۶” میلی متر را برای محاسبه درنظر می گیریم.

ذوب	آیتم
۶	مقدار
Z	مشخصه

• محاسبه فریم ارتفاع: (۲۰۰۰+۶=۲۰۰۶)
• محاسبه فریم عرض: (۱۵۰۰+۶=۱۵۰۶)
• مقدار برش=متر طول پروفیل+Z

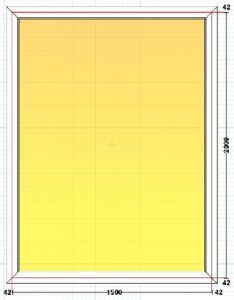

محاسبه فریم بازسازی یا بال پرواز:

در پروژه های بازسازی از فریم هایی با لبه بلند تر جهت کاور کردن بیس فریم پنجره های قدیمی استفاده می شود.

این فرمول برای فریم های بازسازی و یا لبه پروازی به صورت مثال زیر معرفی می گردد.

• فرمول محاسبه پروفیل Upvc بازسازی: طول ریاضی + دو برابر سایز لبه پروفیل + ذوب

لبه بازسازی	ذوب	آیتم
۳۵	۶	مقدار
F.bl	Z	مشخصه

• محاسبه فریم ارتفاع: (۲۰۰۰+۳۵+۳۵+۶=۲۰۷۶)
• محاسبه فریم عرض:(۱۵۰۰+۳۵+۳۵+۶=۱۵۷۶)
• مقدار برش=متر طول پروفیل+ Z+ (F.bl*2)

تذکر: در مثال بالا از فریم بازسازی با لبه “۳۵” میلی متری استفاده شده است.

به عنوان نمونه اگر از پروفیل سش و یا لنگه بازشو پنجره به عنوان فریم استفاده شود، مشخصه F.bl به F.sl تغییر کرده به جای مقدار عددی “۳۵” از عدد “۲۰” استفاده می کنیم.

لبه بازسازی	ذوب	آیتم
۲۰	۶	مقدار
F.sl	Z	مشخصه

• محاسبه فریم ارتفاع: (۲۰۰۰+۲۰+۲۰+۶=۲۰۴۶)
• محاسبه فریم عرض:(۱۵۰۰+۲۰+۲۰+۶=۱۵۴۶)
• مقدار برش=متر طول پروفیل+ Z+ (F.sl*2)

نکته: فریم مولین نیز مطابق با همین فرمول و همین اعداد محاسبه می گردد و تنها نام مشخصه از F.sl به F.ml تغییر می کند.

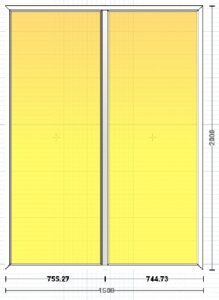

محاسبه ابعاد مولین یا میانی:

پروفیل مولین و یا میانی، جهت تقسیم کردن و یا جدا کردن داخل پنجره استفاده می گردد.

• محاسبه مولین: دهنه داخلی فریم+سر برش مولین

سربرش	فریم	آیتم
۸	۴۵	مقدار
M.s	F	مشخصه

• محاسبه مولین عمودی: (۲۰۰۰-۴۵-۴۵+۸=۱۹۱۸)
• مقدار برش= متر طول پروفیل- (M.s*2) + F

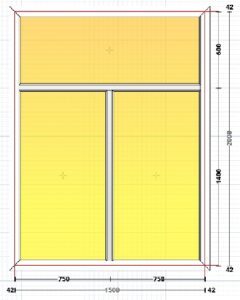

اما در ترکیب مولین افقی و عمودی روش محاسبه کمی متفاوت است.

سربرش	مولین	فریم	آیتم
۸	۴۲	۴۵	مقدار
M.s	M	F	مشخصه

• محاسبه مولین عمودی: (۱۴۰۰-۴۲-۴۵+۸=۱۳۴۲)
• محاسبه مولین افقی: (۱۵۰۰-۴۵-۴۵+۸=۱۴۱۸)
• مقدار برش مولین عمودی= متر طول پروفیل مولین- (M) – (F) + (M.s)
• مقدار برش مولین افقی= متر طول پروفیل مولین – (F*2) + (M.s)

نکته: برای بدست آوردن دهنهداخلی محل قرار گیری مولین مابین فریم و مولین لازم است یک سمت سایز فریم و از سمت دیگر نصف سایز مولین کسر گردد.

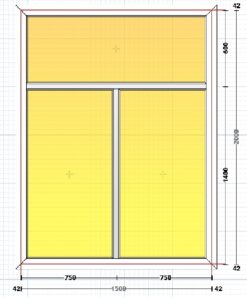

محاسبه مولین در فریم باز سازی:

سربرش	مولین	لبه بازسازی	فریم	آیتم
۸	۴۲	۳۵	۷۳	مقدار
M.s	M	F.bl	F.b	مشخصه

• محاسبه مولین عمودی: (۱۴۰۰-۷۳+۳۵-۴۲+۸=۱۳۴۹)
• محاسبه مولین افقی: (۱۵۰۰-۷۳+۳۵-۷۳+۳۵+۸=۱۴۳۲)
• مقدار برش مولین عمودی= متر طول پروفیل مولین- (F.b) + (F.bl) – (M) + (M.s)
• مقدار برش مولین افقی= متر طول پروفیل مولین – (F.b) + (F.bl) – (F.b) + (F.bl) + (M.s)

نکته: برای بدست آوردن دهانه داخلی محل قرار گیری مولین، لازم است مقدار لبه های فریم سش را به ابعاد یونیت اضافه کرده و سپس مقدار سایز فریم را کسر نماییم.

برای بدست آوردن مقدار برش پروفیل میانی در فریم سش و مولین نیز از فرمولی مشابه استفاده می گردد.

سربرش	مولین	لبه سش	فریم	آیتم
۸	۴۲	۲۰	۵۸	مقدار
M.s	M	F.sl	F.s	مشخصه

• محاسبه مولین عمودی: (۱۴۰۰-۵۸+۲۰-۴۲+۸=۱۳۴۹)
• محاسبه مولین افقی: (۱۵۰۰-۵۸+۲۰-۵۸+۲۰+۸=۱۴۳۲)
• مقدار برش مولین عمودی= متر طول پروفیل مولین- (F.s) + (F.sl) – (M) + (M.s)
• مقدار برش مولین افقی= متر طول پروفیل مولین – (F.s) + (F.sl) – (F.s) + (F.sl) + (M.s)

پنجره اول:

ما تلاش کردیم در این مقاله به صورت آنالیز دقیق، فرمول های محاسبه ابعاد برش فریم و میانی را ارائه دهیم.

با توجه به علم روز دنیا و تغییراتی که هر لحظه شاهد آن هستیم، امید میرود که تنها با در دست داشتن ابعاد پنجره به راحتی قیمت آن را محاسبه نماییم.

پنجره اول در مقالاتی مشابه به ارائه فرمول های محاسبه لنگه، شیشه و زهوار خواهد پرداخت و این مجموعه فرمول ها را به صورت کامل در اختیار شما عزیزان قرار می دهد.

برای درک بهتر محاسبه قیمت و آموزش چگونگی محاسبه ابعاد برش، دانستن فرمول محاسبه پروفیل Upvc الزامی می باشد.

این کار به شما تولید کننده گرامی کمک می کند که برون ریز پروفیل را به حداقل رسانده و بتوانید قیمت دهی درستی داشته باشید.

تولید مطلوب و با کیفیت، قیمت مناسب، ضمانت و گارانتی در کنار خدمات پس از فروش، راهی است که شما انتخاب نموده اید و ما را در این مسیر به آینده ای روشن تر امیدوار می کند.

با امید به اینکه در راه توسعه و پیشرفت، بتوانیم گامی هر چند کوچک برداریم و شما هستید که در این مسیر به ما دلگرمی می دهید.
